кабель АВВГ
|
|
Маркировка кабеля АВВГ расшифровывается следующим образом:
А – токопроводящая жила из алюминия;
В – жилы в изоляции из поливинилхлоридного пластиката;
В – в оболочке из поливинилхлоридного пластиката;
Г – без защитных покровов.

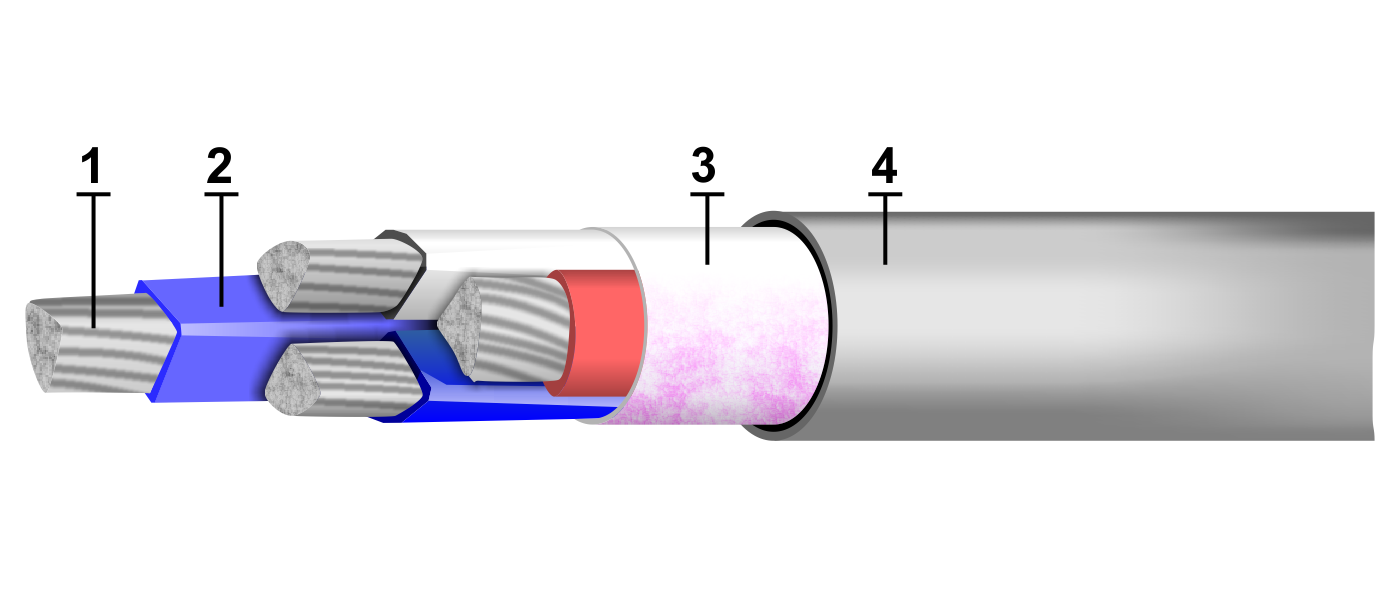

Конструктивные особенности кабеля
• Токопроводящая алюминиевая жила 1-ого или 2-ого класса (число жил от 1 до 5 и 3+1) сечением 2,5-625 мм2 (одножильная) и 2,5-240 мм2(многожильная); жилы могут иметь круглую и секторную форму.
• Изоляция – выполнена из поливинилхлоридного пластиката.
• Жилы маркируются цветом (желтый/белый, зеленый/синий, малиновый/красный, черный/коричневый, зелено-желтый) и цифрами (в случае сечения от 70 мм2 и более) от 0 до 4.
• Жилы кабелей числом более одной скручиваются; у кабелей с двумя жилами – они идентичного сечения, в кабелях с числом жил от 3-х до 5-и жилы либо все идентичного сечения, либо нулевая или заземляющая с меньшим сечением (номинальное сечение более тонких жил указаны в соответствующих нормативных документах).
• Обмотка выполняется из нетканого полотна. Допустимо изготовление кабеля без обмотки, если он многожильный и имеет сечение жил от 16мм2 и более.
• Оболочка – изготовлена из поливинилхлоридного пластиката.
Назначение кабеля
Кабели силовые служат для передачи, а также распределения электроэнергии в фиксированных установках в электросетях с напряжением от 660 В до 1000 В (частота 50 Гц), или в сетях с постоянным напряжением в 2,4 раза более номинала переменного.
Кабели разработаны для использования в районах с холодным, умеренным и тропическим климатом и могут эксплуатироваться как на суше, так и на озерах и реках, на высотах не более 4,3 километров над уровнем моря.
Кабели можно прокладывать:
• на открытом воздухе, если отсутствует угроза механических повреждений кабеля;
• в сырых или сухих помещениях, каналах, туннелях, шахтах, кабельных полуэтажах, производственных помещениях, коллекторах, в частично затапливаемых кабельных сооружениях в среде с любой коррозионной активностью: от низкой до высокой;
• по мотам, специальным кабельным эстакадам и в блоках;
• в пожароопасных помещениях;
• во взрывоопасных зонах, относящихся к классам В-II, В-IIа и B-Iб, B-Iг.
Кабель АВВГ можно использовать на горизонтальных, наклонных и вертикальных трассах. Кабели без брони можно эксплуатировать в местах, в которых возникают вибрации. Кабель АВВГ не распространяет горение в случае одиночной прокладки, согласно нормам МЭК 60332-1.
Разрешенный нагрев (в аварийном режиме) токопроводящих жил не может быть более 80 градусов по Цельсию, а продолжительность эксплуатации в аварийном режиме не может превышать 8 часов в сутки, однако она должна составить менее 1000 часов за весь срок эксплуатации.
Срок эксплуатации кабеля – 30 лет.
Технические характеристики
• Климатическое исполнение кабеля – Т и УХЛ.
• Категории размещения согласно ГОСТ 15150-69 – 1 и 5.
• Эксплуатация кабеля допустима в диапазоне температур – от минус 50 до плюс 50 градусов Цельсия.
• Допустимая относительная влажность – до 98% влажности воздуха при температуре плюс 35 градусов Цельсия.
• Монтаж и прокладка кабеля без подогрева разрешена при температуре окружающей среды не ниже минус 15 градусов Цельсия.
• Минимально допустимый радиус изгиба – 10 внешних диаметров для одножильных кабелей, 7,5 внешних диаметров для многожильных кабелей.
• Номинальная частота электрической сети – 50 Гц.
• Переменное испытательное напряжение при частоте 50 Гц – для кабелей на напряжение 660 В – 3 кВ, для кабелей на напряжение 1000 В – 3,5 кВ.
• Допустимый длительный нагрев – 70 градусов Цельсия.
• Допустимый длительный нагрев в аварийном режиме – 80 градусов Цельсия.
• Допустимый максимальный нагрев при коротком замыкании – 160 градусов Цельсия.
• Допустимое время короткого замыкания – не более 4 секунд.
Строительные длины кабелей:
- 450 метров – сечение токопроводящих жил от 2,5 мм2 до 16 мм2;
- 300 метров – сечение токопроводящих жил от 25 мм2 до 70 мм2;
– 200 метров – сечение токопроводящих жил от 95 мм2 и более.
Кабели АВВГнг
Индекс «нг» указывает на сниженную горючесть кабелей. В случае такого
исполнения для изготовления оболочки используют поливинилхлоридный
пластикат, отличающийся пониженной горючестью.
Кабели АВВГнг обладают характеристиками, аналогичными характеристикам
кабеля АВВГ. Однако кабели АВВГнг являются не распространяющими горение
не только в случае одиночной прокладке, как кабели АВВГ, но и в случае
прокладки в пучках.
