Муфта E3UITH Термоусаживаемые муфты SICAME (СИКАМ) серий 6/10 (12) / 12/20 (24) кВ

Муфты E3UITH серии E3UE(I)TH - это термоусаживаемые муфты внутренней установки для экранированных одножильных кабелей c пластмассовой изоляцией.

Применение:

Одножильные кабели с пластмассовой изоляцией с медным проволочным или металлическим ленточным экраном с бронёй или без брони.

Особенности конструкции муфты:

Принцип строения муфт основан на современных  комплектующих и материалах с высокой стойкостью к электрическим воздействиям и условиям окружающей среды:

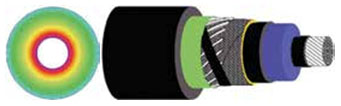

– Трубка стресс-контроля;

– Антитрекинговые термоусаживаемые трубки и переходные изоляторы;

– Механические наконечники со срывными головками болтов;

– Подача напряжения возможна сразу после монтажа. Время выдержки = 0 мин.;

– Малое время монтажа;

– Малые габариты конечного изделия;

– Двойная герметизация мест вывода поводка заземления и наконечника;

– Поводок заземления для муфт E3UE(I) TH… CM K и E3UE(I)TH… K1 с зоной водоблокировки.

Модификации муфт в зависимости от конструкции кабеля:

– Кабель с медным проволочным экраном без  брони - E3UE(I)TH … CM;

– Кабель с металлическим ленточным экраном без  брони - E3UE(I)TH… CM K;

– Кабель с металлическим ленточным экраном c бронёй - E3UE(I)TH… CM K1;

– Кабель с медным проволочным экраном с бронёй - E3UE(I)TH … CM K2.

Пример формирования поводка  заземления из проволок экрана кабеля

Поводок заземления  для кабелей с металлическим  ленточным  экраном (муфты  модификаций “K”  и “K1”)

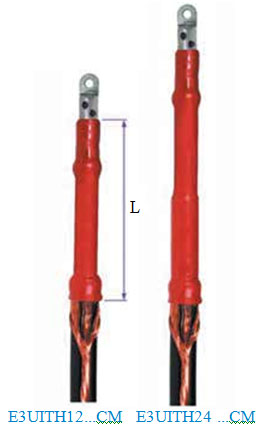

Муфты внутренней установки

Обозначение	Сечение жилы, (мм2)	Рабочее напряжение, (кВ)	L, (мм)
E3UITH 12 25-95 CM E3UITH 12 70-150 CM E3UITH 12 120-240 CM E3UITH 12 185-400 CM E3UITH 12 400-630 CM	25-95 70-150 120-240 185-400 400-630	6/10 (12)	300
E3UITH 24 25-95 CM E3UITH 24 70-150 CM E3UITH 24 120-240 CM E3UITH 24 185-400 CM E3UITH 24 400-630 CM	25-95 70-150 120-240 185-400 400-630	12/20 (24)	450

Набор включает в себя материалы и комплектующие для оконцевания трёх фаз.
